蓝牙wifi射频(RF)模块与SOC模块如何选择?

作者: 飞易通 时间:2022-01-10 11:10

射频收发器是一种接收和发送解调射频 (RF) 信号,然后调制和传输新信号的电子设备。可以用于许多不同的语音、视频和数据应用。

射频(RF)是大多数无线电设备使用的通信方式,从深空通信网络到手机。在射频收发机中,接收和发送无线电波的任务都是由共同的电路和部件完成的。当作为接收机工作时,天线捕获无线电波,调谐器隔离期望频率的电波,检测器或解调器从电波中提取信息。当作为发射机时,收发机的电路产生一个不断变化的电流。然后对电流进行调制,使其包含信息信号。然后,调制的正弦波沿着天线传播,并作为无线电波进行传输。

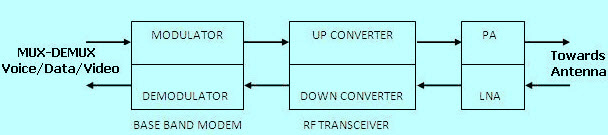

射频收发器框图

RF模块和SoC模块有什么区别?

1.RF模块也称为蓝牙协议栈模块。RF模块(射频模块的简称)是一种小型电子设备,用于在两个设备之间传输或接收无线电信号。在嵌入式系统中,通常希望与另一个设备进行无线通信。

2.SoC模块意味着单个芯片拥有一切——处理器、内存、外围设备等。一个模块由多个芯片和其他组件组成,全部安装在印刷电路板上。 SoC集成了一个微控制器、微处理器或者可能是几个处理器内核与外围设备,如GPU、Wi-Fi和蜂窝网络无线电调制解调器,一个或多个协处理器。

3、RF与SoC系列不同,RF模块没有MCU,协议栈必须运行在客户的平台上。

飞易通目前蓝牙射频模块有:FSC-BT805和FSC-BT825

飞易通蓝牙+WiFi射频收发模块:

  Model   Chip   Frequency band (Hz)   Version   Interface
  FSC-BW101   QCA1023   2.4G+5G   BT5.0   SDIO+UART
  FSC-BW102   QCA9377-7   2.4G+5G   BT5.0   USB
  FSC-BW104   QCA6574A   2.4G+5G   BT5.0   SDIO+UART
  FSC-BW121   RTL8821CS   2.4G+5G   BT4.2   SDIO+UART
  FSC-BW112D   RTL8723DU   2.4G   BT4.2   USB
  FSC-BW122   RTL8821CU   2.4G+5G   BT4.2   USB
  FSC-BW124   RTL8822CS   2.4G+5G   BT5.0   SDIO+UART
  FSC-BW110   RTL8723DS   2.4G   BT4.2   SDIO+UART
  FSC-WF120   RTL8189FTV   2.4G   /   SDIO
  FSC-WF122   RTL8811CU   2.4G+5G   /   USB
  FSC-BW151   AIC8800D   2.4G+5G   BT5.0   SDIO+UART
  FSC-BW157   AIC8800D   2.4G+5G   BT5.0   SDIO+UART
