浅谈WiFi6(802.11ax)模块的核心技术特征

作者: 飞易通 时间:2022-11-24 13:51

Wi-Fi 6 是 802.11ax 标准的简称。19年WiFi6发布至今有3年了,现我们来了解总结它的特征。

先看看技术方面Wi-Fi 6的技术核心特性:

1、OFDMA 频分复用技术

WiFi6通过将子载波分配给不同用户并在 OFDM 系统中添加多址的方法来实现多用户复用信道资源,这就是OFDMA 频分复用技术。作用是可以让更多设备接入,响应速度更快。

2、DL/UL MU-MIMO 技术

MU-MIMO 在 Wi-Fi 5就已经引入,但只支持 DL 4x4 MU-MIMO(下行)。在 Wi-Fi 6中进一步增加了 MU-MIMO 数量,可支持 DL 8x8 MU-MIMO,借助 DL OFDMA 技术(下行),可同时进行 MU-MIMO 传输和分配不同 RU 进行多用户多址传输,既增加了 系统并发接入量,又均衡了吞吐量。

3、高阶的调制技术 (1024-QAM)

Wi-Fi 6 采用的 256-QAM 正交幅度调制,每个符 号传输 8bit 数据(2^8=256),802.11ax 将采用 1024-QAM 正交幅度调制,每个符号位 传输 10bit 数据(2^10=1024),从 8 到 10 的提升是 25%,也就是相对于 Wi-Fi5 来说, Wi-Fi 6的单条空间流数据吞吐量又提高了 25%。

4、扩展覆盖范围 (ER)

由于 Wi-Fi 6 标准采用的是 Long OFDM symbol 发送机制,每次数据发送持续时间 从原来的 3.2us 提升到 12.8us,更长的发送时间可降低终端丢包率;另外 802.11ax 最小 可仅使用 2MHz 频宽进行窄带传输,有效降低频段噪声干扰,提升了终端接受灵敏度,增 加了覆盖距离。

5、目标唤醒时间(TWT)

Wi-Fi 6采用一种叫TWT(目标唤醒时间)的功能,允许终端设备在不进行数据传输时进入休眠状态,从而可节省高达7倍的电池功耗。

根据WiFi6技术核心特性可以看出相比上一代WiFi5,WiFi6四大优势:

高带宽:1024-QAM高阶调制、最大支持160MHz频宽,速度快近3倍;

高并发:智能分频,多台设备并发连接,4倍容量提升;

低时延:多设备并发,大幅减少排队等待,时延降低2/3;

低功耗:终端设备按需唤醒功耗降低30%。

针对WIFI6的市场,飞易通电子推出以下几款的WiFi6模块解决方案

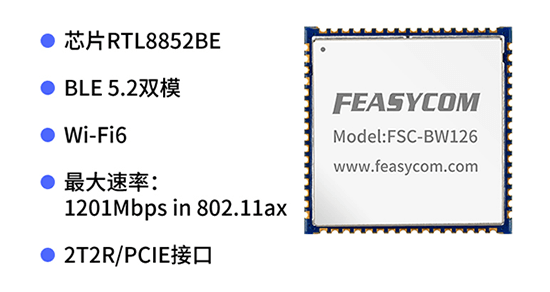

FSC-BW126是一款wifi6和蓝牙组合模块,带有无线 LAN (WLAN) PCI Express 网络接口控制器和 HS-UART 混合接口的多用户 MIMO(多输入、多输出)。 它将 WLAN MAC、支持 2T2R 的 WLAN 基带和射频集成在一个芯片中。FSC-BW126为高性能集成无线和蓝牙设备提供了完整的解决方案。
