BT618产品应用介绍

作者： 飞易通 时间：2024-12-10 09:18

FSC-BT618是一款支持蓝牙5.2低功耗应用的无线微控制器(MCU)。非常低的有源RF和MCU电流以及低功耗模式电流消耗可以提供出色的电池寿命，并允许在钮扣电池和电源供电应用中运行。


模组基本信息：
协议：支持GATT（主从一体），功能上支持定制；
发射功率：最大发射功率为+5dBm
天线：默认内置PCB板载天线，支持外置天线。
应用场景：车载钥匙、健身器材、楼宇自动化、工业监控等

下面我们介绍一下BT618在车载蓝牙钥匙的应用。

BT618在蓝牙车钥匙应用介绍


方案介绍：

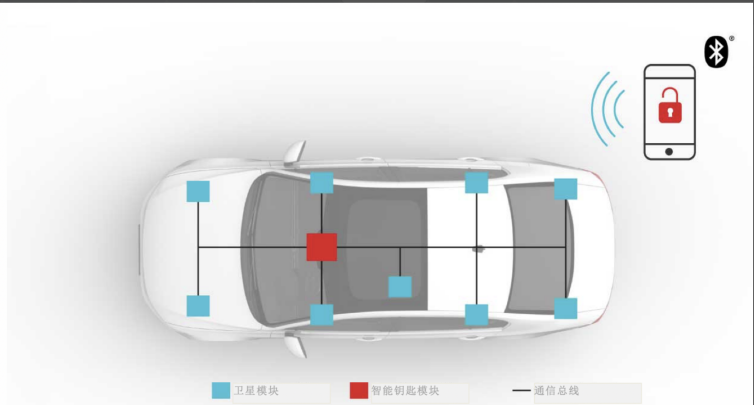

系统由主节点（红色方块）和若干从节点（蓝色方块）通过总线连接（黑色连线）
主机点可以采用BT618模组
从节点可以采用BT615模组
主节点布置在车内，从节点布置在车门上，一般左门、右门、后保各一个
当手机与主节点建立连接并认证成功后。唤醒从节点，从节点开始通过总线上报手机的RSSI值
汇总RSSI数据发给APP进行处理
当手机断开后，系统休眠，主节点继续等待手机的下一次连接。

蓝牙车钥匙工作原理和功能：

解锁和锁定车辆：使用蓝牙数字钥匙应用来解锁车辆并启动引擎的功能，智能手机可以作为数字钥匙；

启动和停止引擎：蓝牙钥匙功能允许远程启动汽车的引擎

分享车辆访问权限：您可以通过应用程序与家庭成员或朋友分享车辆的临时或永久访问权限。这使得多人共享车辆更加方便。

车辆状态监控：可以使用应用程序来监控车辆的状态，例如燃油水平、电池电量、轮胎压力等。这样便于车主及时了解车辆的健康状况；

防盗和安全功能：蓝牙车钥匙应用通常具有防盗和安全功能，例如报警、追踪车辆位置等，以提高车辆的安全性

模组休眠和唤醒机制：
如果要模组工作需要唤醒模组，想让模块不工作降低功耗，可以让模组进入休眠；
BT618有2种休眠和唤醒方式：
1、通过串口方式（AT+LPM=1）,
休眠方式，模组串口超过5s没有数据通信，自动进入休眠；
唤醒方式，休眠后串口收到第一帧数据会退出休眠，唤醒的第一帧数据会丢失
逻辑简单，节省IO脚；

2、通过模组IO引脚方式（AT+LPM=2）

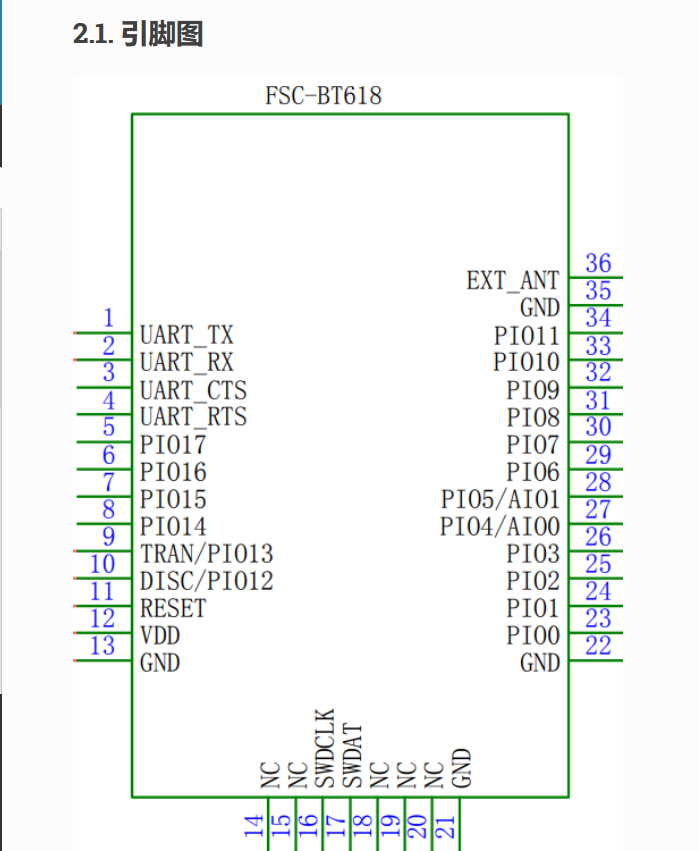

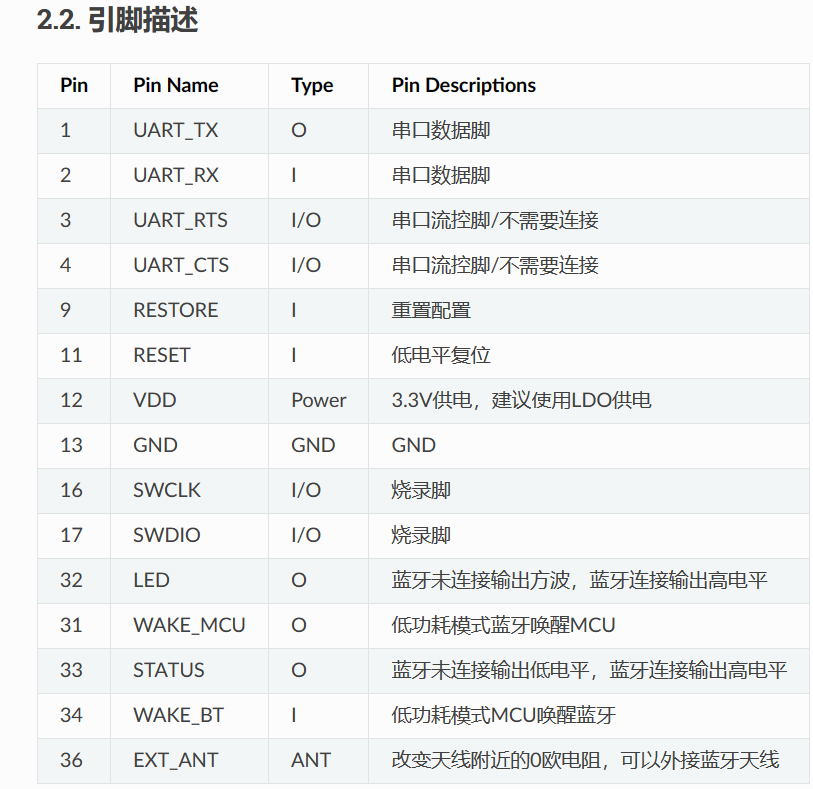

需要先接模组WAKE_MCU和WAKE_BT引脚，具体见下图BT618引脚图
WAKE_BT 高电平时蓝牙模组进入休眠
WAKE_BT 低电平时蓝牙模组退出休眠
WAKE_MCU 高电平时通知MCU退出休眠
WAKE_MCU 低电平时通知MCU进入休眠





一般是MCU控制模组休眠和唤醒，如果MCU和模组都处于休眠状态，此时怎样唤醒MCU？
可以通过APP蓝牙连接BT618模组，连接成功时，会唤醒模组5S，模组对应的WAKE_MCU引脚会拉高唤醒MCU,5S后模组会自动休眠，如果不想模组5S后休眠，MCU可以通过一直拉低模组WAKE_BT引脚唤醒模组，需要模组休眠再拉高该引脚；
