低功耗串口接口的SOC-蓝牙和WiFi模块使用说明
作者： 飞易通 时间：2023-07-04 09:07
低功耗串口接口的SOC-蓝牙和WiFi模块使用说明
智能家居，工业控制等领域中，串口接口的SOC-蓝牙和WiFi模块的应用极为广泛，今天就来为大家简单介绍一下串口接口的SOC-蓝牙和WiFi模块定义和怎么使用，以及飞易通主推和物联网市场常用的串口接口的SOC-蓝牙和WiFi模块。首先我们先介绍串口接口的SOC-WiFi模块一：串口接口的SOC-WiFi模块是什么？
串口接口的SOC-WiFi模块是新一代嵌入式wifi模块，体积小，功耗低，采用UART接口。串口接口的SOC-WiFi模块是基于通用串行接口特性，符合IEEE802.11 协议栈网络标准，内置TCP/IP协议栈。串口接口的SOC-WiFi模块是使传统串口设备更好的加入无线网络的物联网无线通信模块。
二：串口接口的SOC-WiFi模块的使用
串口接口的SOC-WiFi模块的基本功能就是无线通讯。一般已透传的形式实现。透传，又称透明传输，具体来说就是“输入即输出（如从WiFi模块串口输入的字符会透传到服务器端）”，数据不改变，不同协议之间的转换（如串口到WiFi、蓝牙等）由模块完成。实际上使用者无需关心内部具体实现的细节，通过模块对外提供使用接口控制和实现功能就好。
串口接口的SOC-WiFi模块和串口蓝牙模块一样，串口转wifi模块也是扩展单片机功能的又一神器。串口转wifi模块通过串口AT指令与单片机通讯，来实现无线数据传输、采集、控制，数据传输采用串口透传方式，非常好上手。
三：串口接口的SOC-WiFi模块的工作原理

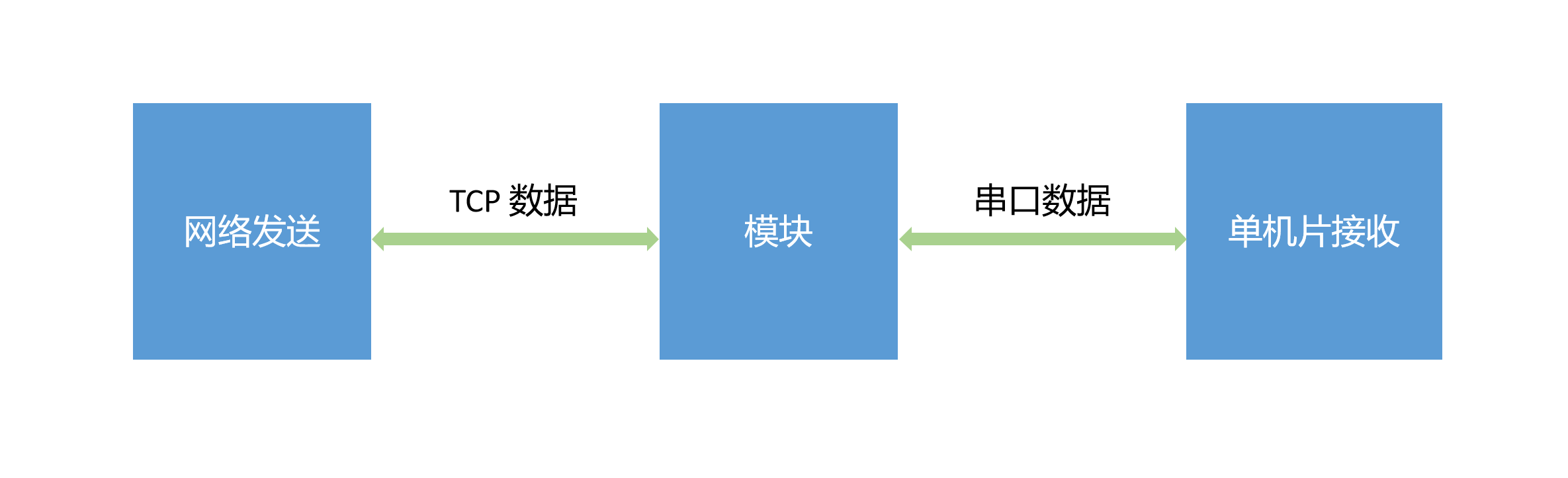

串口接口的SOC-WiFi模块的工作原理大致如下： 网络发送–TCP数据 => 模块 =>串口数据–单片机接收，反向也是一样的，模块作为一个数据传输的通道。
如下图：
四：串口接口的SOC-蓝牙和WiFi模块的工作原理
串口接口的SOC-蓝牙和WiFi模块在串口接口的SOC-WiFi模块的基础上集成了蓝牙芯片，其中蓝牙收集智能终端设备的数据可以通过UART接口将数据传给WiFi部分，再由WiFi将数据上传至服务器。用户通过手机查看数据信息，并根据实际需求，通过WiFi的在家或远程控制模式完成对智能终端设备的控制。当然他们也可以分开独立工作。
五：飞易通串口接口的SOC-WiFi模块介绍

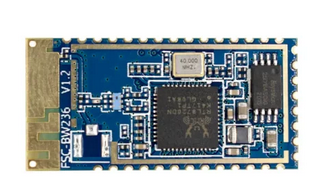

串口wifi蓝牙二合一模块：目前飞易通主推的串口wifi蓝牙二合一模块主要是BW236
基本参数：
| 模组型号 | FSC-BW236 |
| Wi-Fi参数 | |
| 版本 | 802.11 a/b/g/n |
| 发射功率 |
2.4GHz: 17.5dBm(11b), 15.5dBm(11g), 13.5dBm(11n)； 5GHz: 8dBm(11a) |
| 版本 | BLE 5.0 |
| 发射功率 | +8dBm |
| 其他参数 | |
| 接口 | UART, SPI, I2C |
| 认证 | CE、FCC、IC、KC、TELEC、SRRC |
| 电压 | 3.0-3.6V |
| 尺寸大小 | 13mm x 26.9mm x 2.2mm |
| 工作温度 | -20℃ to +85℃ |
| 储存温度 | -55℃ to +125℃ |
| MSL等级 | MSL 3 |
| 特色功能 | 双频、漫游、企业加密、支持802.11 k/v/r、EAP-TLS认证加密 |
特点：
· 蓝牙频率：2.402-2.480GHz· 蓝牙发射功率：+8 dBm(最大值)
· 蓝牙功耗：最大峰值电流：84mA 待机功耗：-19mA
· 双频Wi-Fi：WLAN802.11a/b/g/n，2.4GHz&5GHz
· Wi-Fi频段：2.400-2.484GHz、5.18-5.825GHz
· Wi-Fi功率：+8 dBm（11 a），+17.5 dBm（11 b），15.5 dBm（11 g），13.5 dBm（11 n）
